CÓMO UTILIZAR CORRECTAMENTE EL COPIADOR DE MEDIDA Y QUE PIEZAS NECESITAREMOS

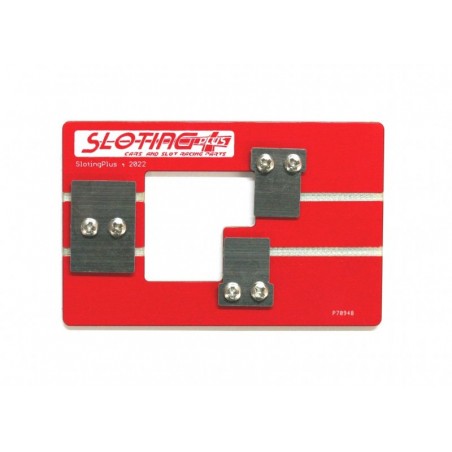

El -COPIADOR DE MEDIDA- es el utensilio más adecuado para “fabricar” un -eje rígido para ruedas independientes- a la medida exacta, completamente recto y horizontal.

Antes de utilizar el copiador es necesario pegar las cuatro gotas de silicona incluidas con el utensilio. Limpie con alcohol las cuatro esquinas para que se queden bien pegadas.

También necesitaremos dos ejes, -A- y -B- de Ø2,38 mm. (3/32”), dos topes para corona, o prisioneros, y un separador de latón, acero o plástico de, como mínimo, 1 o 2 mm. de longitud.

Este material será siempre necesario para la “fabricación” de cualquier eje rígido para ruedas independientes.

Para este ejemplo, un modelo Alfa Romeo DTM de la marca Slot.it, utilizaremos dos llantas BBS de diam 15,9 y ancho 8,5 mm, con sus respectivos espárragos allen – un juego de gomas grip zero, dos separadores de latón de 2mm de longitud y dos separadores estándar de acero de 0,10 mm de espesor.

Monte el eje delantero como tenga por costumbre, pero utilizando el eje A (eje maestro) como se indica en la foto inferior. Tenga en cuenta dejar un juego lateral aprox entre 0,20 y 0,40 mm o el que tenga por costumbre dejar en sus preparaciones.

Recuerde que los separadores y arandelas que usamos aquí son un ejemplo y que cada preparación requerirá utilizar diferentes tipos y medidas de separadores entre la llanta y el soporte de del eje.

MUY IMPORTANTE: Monte un extremo del eje delantero -A- como se indica en la foto superior teniendo especial cuidado en enrasar el eje con la llanta. No importa el modelo o tipo, lo importante es que la llanta quede perfectamente enrasada con el eje tal y como también se indica en el dibujo inferior.

En el otro extremo del eje -A- ha de colocar el separador de 1 o 2 mm. -tocando la llanta- y el tope de corona -también tocando con el separador- tal y como se puede ver en la foto superior y en el dibujo inferior.

ATENCIÓN: Recuerde dejar siempre un poco de holgura lateral de entre 0,20 y 0,40 mm. para que las ruedas puedan girar libremente.

A continuación, y con el eje delantero -A- a la medida y holgura lateral deseadas, será el turno de desmontar las dos llantas, quitar los cuatro separadores (menos el separador -S-) y en el eje –Aquedará reflejada la medida exacta que le servirá como base para crear el -EJE RÍGIDO PARA RUEDAS INDEPENDIENTES-.

Seguidamente ya puede colocar el eje -A- como se indica en la foto inferior haciendo “tope” con la base roja.

Sitúe el eje -B- (tocando al eje -A-) y por último fijar el tope -C-.

La medida reflejada en eje -B- le servirá de base para, finalmente, crear el -EJE RÍGIDO PARA RUEDAS INDEPENDIENTES-.

Ahora coloque los dos semiejes -CON LAS MARCAS ENCARADAS- (imagen inferior) y sitúe el eje guía en su interior. Recuerde que el eje guía ha de ser, como mínimo, 10 mm. más corto que la longitud total del eje que estamos creando.

Tenga especial cuidado en enrasar el semieje izquierdo con la base roja tal y como se indica en la foto inferior.

Coloque el eje -B- como se indica en la foto inferior hacienda tope con el semieje derecho y sitúe la marca del eje guía en el centro de los dos semiejes. Ahora ya podrá pegar el conjunto.

ATENCIÓN: Pegue el conjunto con cola tipo Cianoclirato pero usando -POQUÍSIMA- cantidad pues el pegamento actuará por capilaridad y es suficiente con muy poca cantidad. Ayúdese de un palillo o similar para depositar el pegamento.

NUNCA deposite el pegamento directamente de la botella y si utiliza pincel, elimine parte del pegamento. -USE MUY POCA CANTIDAD-

El resultado final es el que se muestra en estas dos fotos.

Recuerde que será necesario utilizar fijatornillos “blando” o pintura para las uñas para evitar que se suelten los tornillos.

Para que el eje que estamos fabricando quede perfectamente recto, es muy importante que el semieje de la parte derecha no quede ”colgando” y esté bien apoyado en el surco.

Por este motivo, en la ventana -A- ha de montar los ejes largos y en la ventana -B- los ejes más cortos.

La forma de preparar los ejes -A- y -B- siempre es la misma. No importa la longitud del eje que necesitemos fabricar. La ¨mecánica¨ siempre es la misma.

Tenga mucho cuidado con el pegamento CIANO para que no se derrame en la base roja.

Ponga un papel grueso o cartulina debajo de la base roja por si, accidentalmente, se cae un poco de pegamento.

RECUERDE, USE MUY POCA CANTIDAD DE PEGAMENTO.
